Строка, которую в чужих КП прячут в «прочее»
Контур в грунте
Электроды и соединения — то, что закапывается и работает 30 лет.

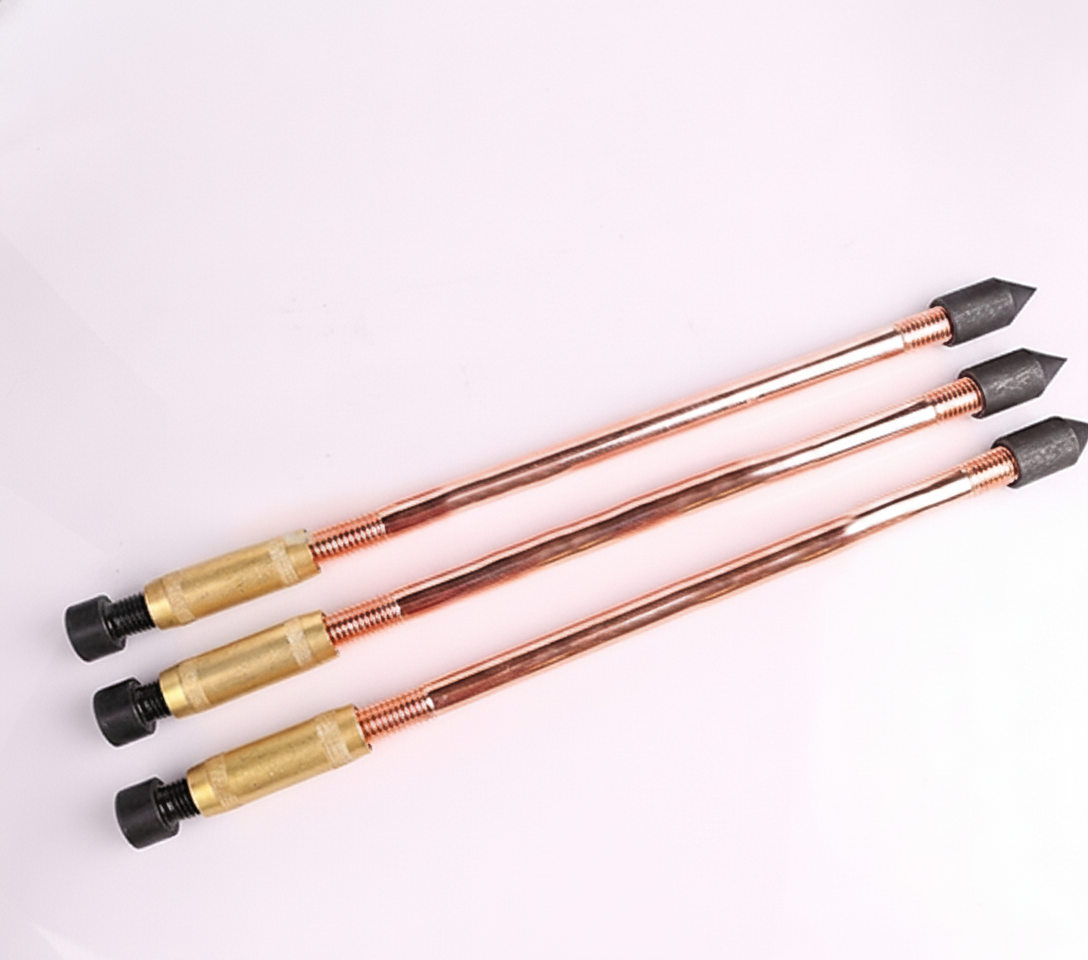

Стержень омеднённый 17,2 × 3000 мм
Стальной сердечник с молекулярно нанесённой медью: сталь держит удар при забивке, медь не даёт корродировать. Толщина меди — единственное, что отличает электрод на тридцать лет от железки на три года.
Зажим стержень-кабель U-образный
Разборное соединение стержня с проводником. Ставится там, где по проекту нужен доступ к соединению — например, на выводе к смотровому колодцу.

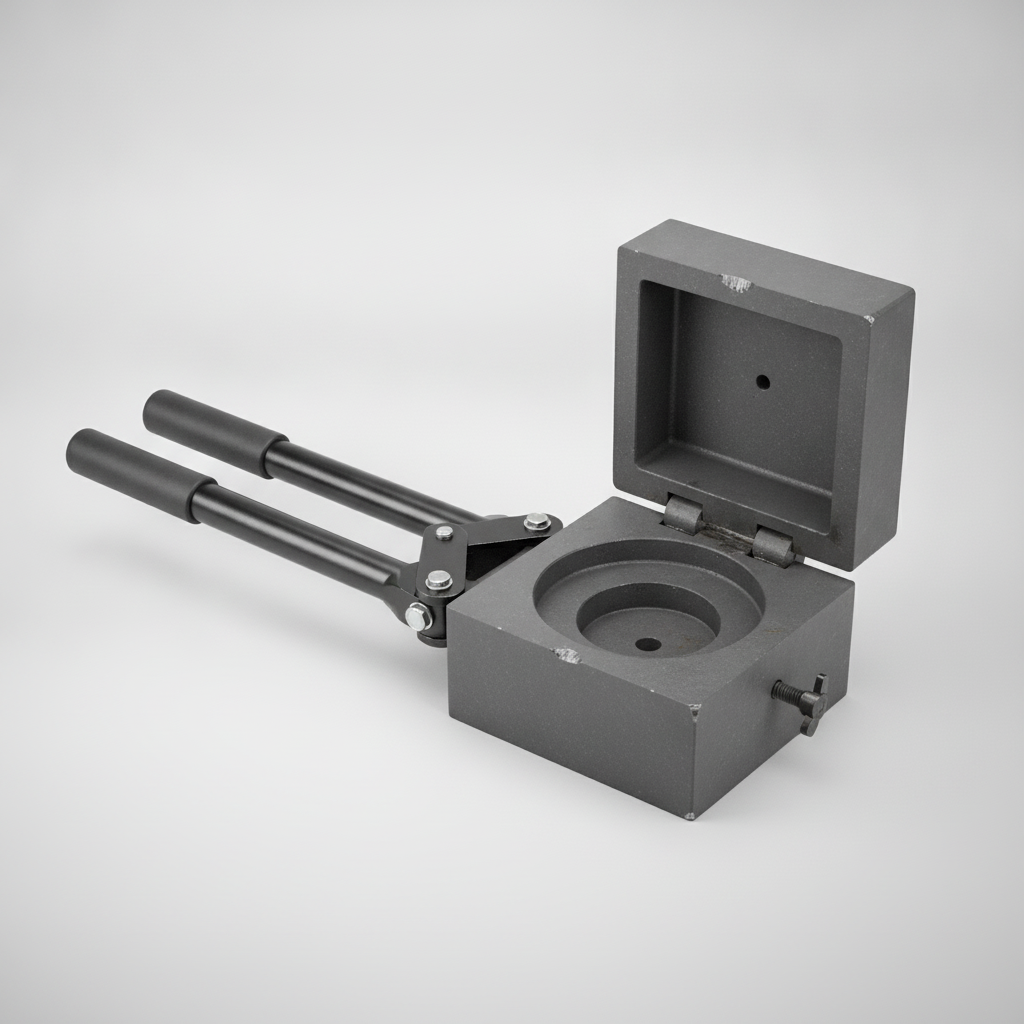

Экзотермическая сварка: форма и держатель
Соединение, которое не разбалтывается и не окисляется: расплав меди сплавляет проводник со стержнем в одно целое. Болтовое соединение в грунте через несколько лет уходит в переходное сопротивление, и контур перестаёт быть контуром — по бумагам он есть, по факту его нет.
Доступ и уравнивание потенциалов
То, что остаётся на поверхности и проверяется при замерах.

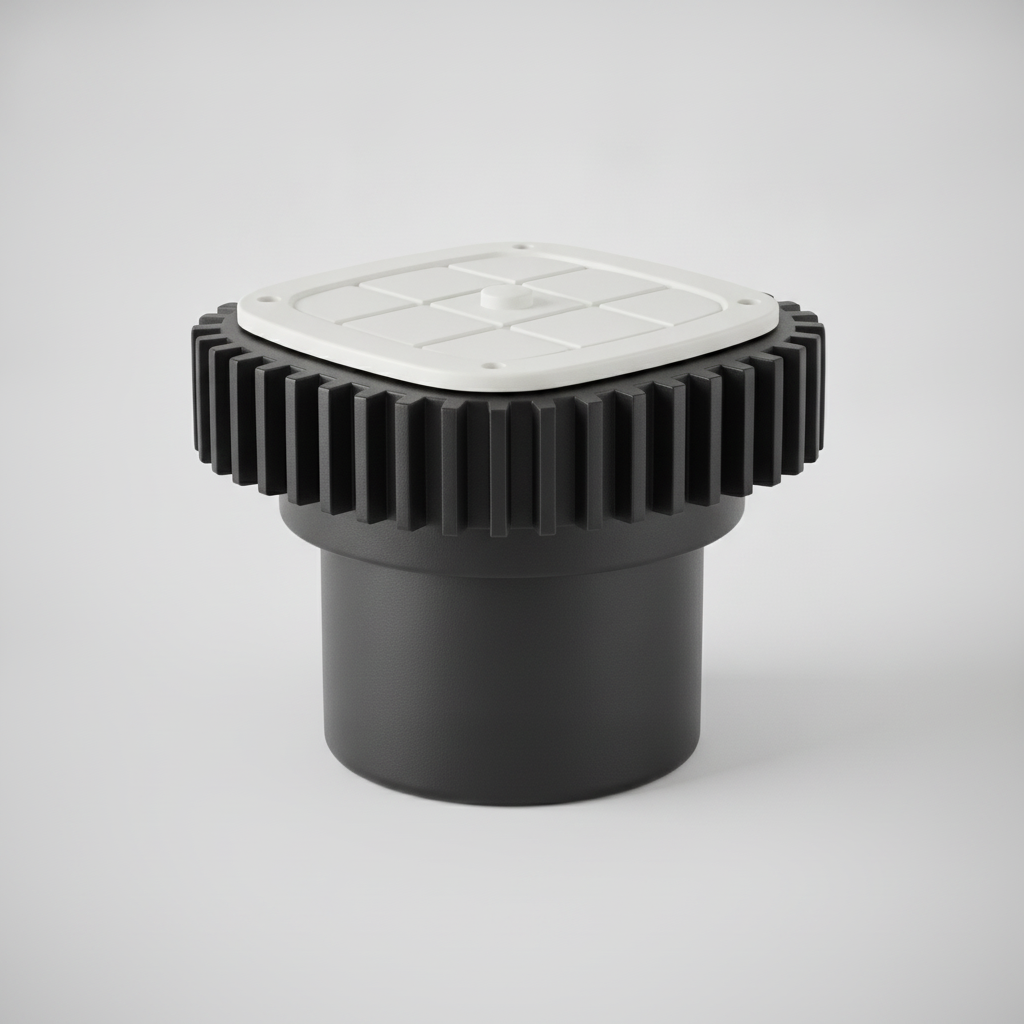

Смотровой колодец контура
Люк над точкой соединения электрода с магистралью. Через него электролаборатория подключается к контуру и снимает сопротивление, не вскрывая грунт. Без колодца повторный замер через год превращается в земляные работы.
Шина уравнивания потенциалов (ГЗШ)
Одна точка, к которой сводятся заземляющие проводники массива, щитов и металлоконструкций. Смысл не в самой шине, а в том, что при импульсе все металлические части объекта поднимаются в потенциале одновременно — и разность, которая пробивает изоляцию, просто не возникает.
